La inspección con cámaras CCTV se ha convertido en una herramienta indispensable en el sector de los desatascos y mantenimiento de redes de saneamiento. Gracias a esta tecnología, los profesionales pueden detectar averías ocultas, evaluar el estado de las tuberías y planificar intervenciones correctivas con total precisión, sin necesidad de realizar obras innecesarias.
En este artículo te explicamos cómo funcionan las cámaras de inspección de tuberías, los tipos más utilizados y cómo se elabora un informe técnico profesional tras una inspección.
¿Qué es una cámara de inspección CCTV en saneamiento?
Una cámara de inspección CCTV (Closed Circuit Television) es un sistema de visión remota diseñado para explorar el interior de tuberías, colectores, arquetas y alcantarillado.
El equipo transmite imágenes en tiempo real a una unidad de control en superficie, permitiendo visualizar con detalle:
- Fisuras, roturas y grietas.
- Obstrucciones y acumulaciones de sedimentos.
- Infiltraciones de agua o raíces.
- Conexiones defectuosas o mal alineadas.
- Desplazamientos de juntas o deformaciones estructurales.
Gracias a esta información, las empresas de desatascos como Desatascos Copy pueden diagnosticar con precisión el problema y aplicar la solución más adecuada.
Ventajas del uso de cámaras CCTV en redes de saneamiento
El uso de cámaras de inspección ofrece múltiples ventajas frente a los métodos tradicionales:
- Diagnóstico sin romper el suelo: se evitan excavaciones innecesarias, reduciendo costes y molestias.
- Alta precisión: localización exacta de la avería mediante contador métrico y geolocalización.
- Grabación y registro: permite guardar vídeo y fotos como prueba técnica o documental.
- Evaluación estructural completa: ideal para planes de mantenimiento preventivo o informes de obra civil.
- Rapidez en la intervención: facilita la toma de decisiones inmediatas.
Estas características hacen del CCTV de saneamiento un elemento clave en el diagnóstico avanzado de redes tanto domésticas como industriales.
Tipos de cámaras de inspección de tuberías
En el mercado existen varios tipos de cámaras CCTV para tuberías, adaptadas a diferentes diámetros, longitudes y condiciones de acceso. A continuación te explicamos los principales.

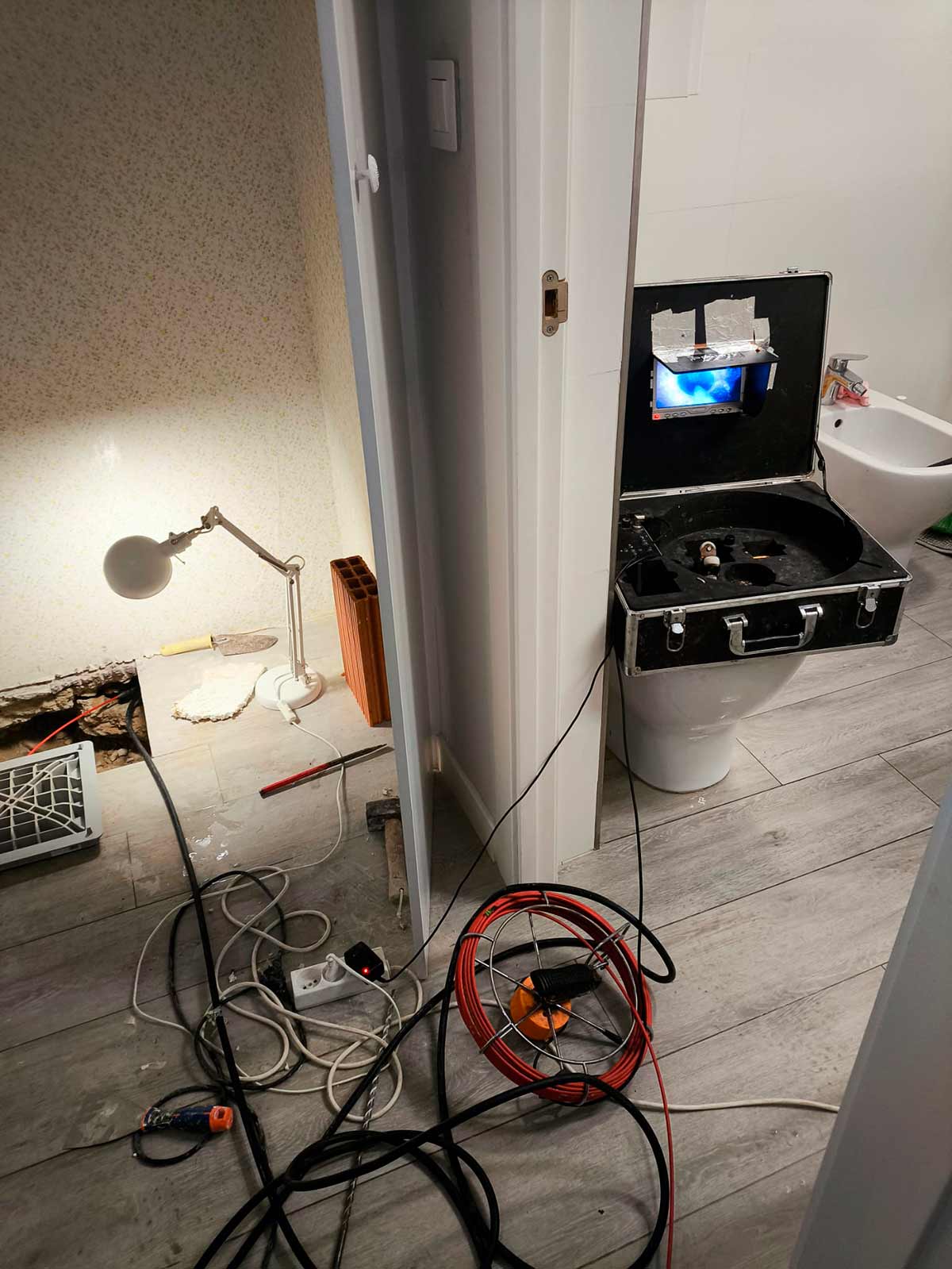

🔹 Cámaras “push” o de empuje manual
Son las más utilizadas para inspecciones domésticas y de pequeño diámetro (de 32 mm a 200 mm).
Están formadas por:
- Cabezal de cámara montado sobre una varilla flexible.
- Iluminación LED de alta potencia.
- Cable de empuje conectado a una consola con pantalla.
Su principal ventaja es la maniobrabilidad en espacios reducidos como tuberías de fregaderos, baños o bajantes. Sin embargo, su alcance está limitado por la fricción del cable y el número de curvas del conducto.
🔹 Cámaras robotizadas o “autotractoras”
Diseñadas para redes de saneamiento de mayor diámetro (200 mm a 2000 mm o más).
Estas cámaras se desplazan mediante motores eléctricos o hidráulicos y se controlan desde la superficie a través de un cable umbilical.
Ventajas principales:
- Movimiento bidireccional y control total (avance, retroceso, giro).
- Zoom óptico y rotación de cámara de 360°.
- Medición automática de pendientes y deformaciones.
- Posibilidad de instalar sensores adicionales (láser, inclinómetro, telemetría).
Son ideales para colectores municipales, redes industriales y proyectos de ingeniería civil.
🔹 Cámaras de empuje motorizadas o semirrobotizadas
Representan un punto intermedio entre los dos sistemas anteriores.
Se utilizan para inspeccionar tuberías de longitud media (hasta 60 metros) donde se requiere mayor precisión y autonomía que en las cámaras push, pero sin la complejidad de un robot completo.
Cómo se realiza una inspección CCTV paso a paso
El proceso de inspección profesional consta de varias fases que garantizan un diagnóstico fiable y repetible:
1. Preparación de la red
Antes de iniciar la grabación, es fundamental realizar una limpieza previa con agua a presión mediante camión cuba.
Esto elimina restos de grasa, sedimentos o raíces que podrían obstruir la visión de la cámara.
2. Inserción y avance de la cámara
Dependiendo del tipo de cámara, se introduce manualmente o se controla desde la superficie mediante un joystick.
El operador avanza lentamente para visualizar cada tramo de la conducción.
3. Registro de vídeo y datos
Durante la inspección se graban las imágenes en alta resolución, anotando:
- Distancia recorrida (metros lineales).
- Orientación de la cámara.
- Ubicación exacta de defectos.
El sistema suele contar con software de registro que codifica los defectos según la norma UNE-EN 13508-2, facilitando la elaboración del informe posterior.
4. Análisis e interpretación de resultados
Una vez finalizada la grabación, los técnicos analizan los vídeos para identificar patologías estructurales y funcionales, tales como:
- Fisuras longitudinales o transversales.
- Roturas parciales o colapsos totales.
- Infiltraciones, exfiltraciones o raíces invasivas.
- Desplazamientos de juntas o acometidas defectuosas.
Elaboración del informe técnico de inspección CCTV
Tras el análisis, se elabora un informe técnico detallado, documento imprescindible tanto para propietarios como para ingenierías o ayuntamientos.
Este informe debe incluir:
- Datos de la inspección: ubicación, fecha, operador y condiciones del sistema.
- Características de la red: diámetro, material, longitud y pendientes.
- Registro visual: capturas de vídeo e imágenes de los defectos detectados.
- Clasificación de defectos según normativa (estructurales o funcionales).
- Valoración del estado global del tramo (bueno, aceptable, deficiente, crítico).
- Recomendaciones técnicas: limpieza, reparación puntual, rehabilitación o sustitución.
En Desatascos Copy, todos los informes incluyen un plano esquemático de la red inspeccionada, con identificación de arquetas, acometidas y puntos de interés, lo que facilita la interpretación por parte del cliente o ingeniero responsable.
Normativa y estándares aplicables
Las inspecciones con cámaras CCTV deben seguir criterios técnicos establecidos por normas internacionales. En España se aplica principalmente la UNE-EN 13508-2, que define:
- Los códigos visuales de defectos.
- El formato estándar de los informes.
- La clasificación de gravedad de las incidencias.
Cumplir con esta normativa garantiza que los resultados sean comparables, auditables y válidos para informes técnicos o licitaciones públicas.
Aplicaciones de la inspección CCTV
Las cámaras de inspección se utilizan en una amplia variedad de situaciones:
- Diagnóstico de averías en viviendas, comunidades o fábricas.
- Control de calidad en obras nuevas de saneamiento.
- Verificación previa a la rehabilitación con manga sin zanja (CIPP).
- Auditorías de mantenimiento preventivo en colectores municipales.
- Localización de acometidas ocultas o filtraciones.
Gracias a su versatilidad, el sistema CCTV se ha convertido en una herramienta esencial para cualquier empresa de desatascos moderna.
Las cámaras de inspección CCTV son el ojo técnico del saneamiento moderno.
Permiten a profesionales como Desatascos Copy ofrecer un servicio preciso, documentado y totalmente trazable, evitando roturas innecesarias y reduciendo los costes de mantenimiento.
Invertir en esta tecnología no solo mejora la eficiencia operativa, sino que también garantiza la seguridad, la fiabilidad y la sostenibilidad de las redes de saneamiento.
